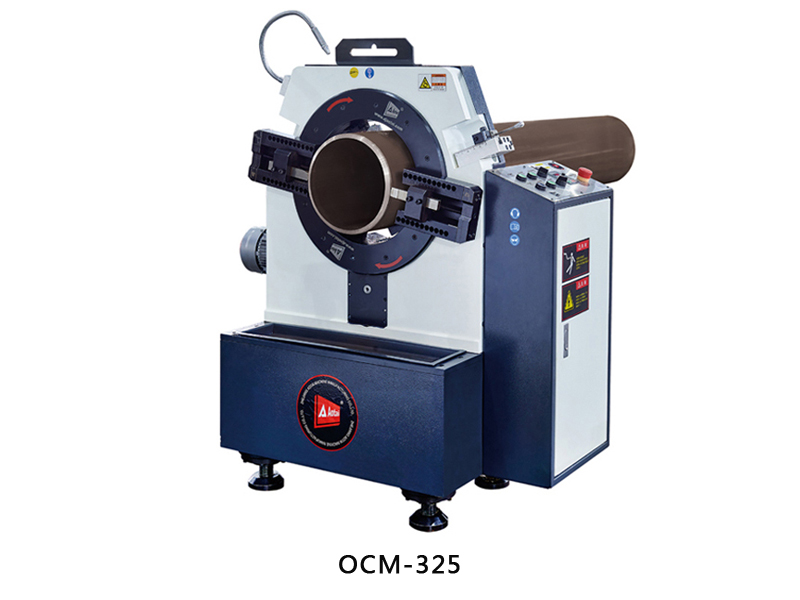

OCM 固定式管子切割坡口机
OCM系列固定式管道切割坡口机，针对管道批量预制加工研发的切割坡口一体机，是一台实耐用型管道切割坡口加工机床。采用大功率变频电机驱动，电动夹紧系统，自动对中，主机可升降。
适用管径范围：OD 50-914mm
产品简介：
OCM系列固定式管道切割坡口机，针对管道批量预制加工研发的切割坡口一体机，是一台耐用型管道切割坡口加工机床。采用大功率变频电机驱动，电动夹紧系统，自动对中，主机可升降。适用于碳钢、不锈钢、合金钢等多种材质管子的U、V、J、Y等多种坡口形式的加工。其加工速度快，精度高，坡口质量好，操作简单，可选配管道定长，管道输送等物流系统，形成管道预制生产线。
产品特点：
1、完全的冷切割方式，不改变管子材质
2、简易的机械按钮式操作，操作更简单、便捷；
3、抱紧式电动夹紧系统，自动对中，自动夹紧；
4、机械式自动进刀,手动退刀；
5、内置循环水冷系统，提高刀具和机床的使用寿命；
6、可加工的切割坡口形式：U型，V型，J型以及双V型和复合型；
7、一次装夹，同时切割和坡口，也可单切断，单坡口，或切断同时双面坡口；
8、主机自带升降系统，完美适应不同直径规格的管道在同一物流线上使用；
加工功能：
1、管道切断; 2、管端内、外坡口; 3、管端平口; 4、同时切断坡口; 5、复合坡口; 6、镗孔; 7、管外壁修复; 8、车槽
坡口类型
V型坡口，J型坡口，U型坡口，双坡口，复合型坡口
坡口类型及坡口角度，以及加工管道材质，请订购前申明
技术参数
|
|
加工范围 |
加工壁厚 |
刀盘转速 |
功率kw |
||||
|
OD mm |
mm |
rpm |
主轴 |
夹紧 |
升降 |
进刀 |
||
|
OCM-168 |
30-168 |
3-30 |
0-50 |
2.2 |
0.75 |
0.75 |
0.75 |
|
|
OCM-325 |
50-325 |
5-30 |
0-30 |
3.0 |
0.75 |
0.75 |
0.75 |
|
|
OCM-508 |
273-508 |
6-30 |
0-20 |
5.5 |
0.75 |
1.5 |
0.75 |
|
|
OCM-610 |
325-610 |
6-30 |
0-15 |
7.5 |
0.75 |
1.5 |
0.75 |
|
|
OCM-914 |
610-914 |
6-30 |
0-10 |
7.5 |
0.75 |
1.5 |
0.75 |
|
相关技术参数仅供参考，不作为最终交货标准
其他技术参数：
电源要求：380V,50-60Hz,3P
升降行程：300mm
最短下料尺寸：200mm
进刀方式：机械式自动进刀
退刀方式：手动退刀
刀位数量：2刀位或4刀位
坡口角度误差：±0.5
垂直度误差：±0.5mm/300mm（管子直径）
为了满足加工现场的各种要求，我们有丰富的刀具种类可供选择，更可以按照客户需求订制不同角度，不同尺寸的刀具。
|
1、成型刀具 材质：M42和 M35 种类：切断刀，坡口刀，双面坡口刀 ，复合坡口刀，内坡口刀 角度：0度，30度，37.5度（标配）； 双 面30度，37.5+10度(选配); 长度：三种90mm,150mm,200mm |
2、嵌入式刀具 |
|
 |
物流系统:
按需定制配套物流系统，一切从满足用户需求出发。自动进给或手动进给可选，辊架长度和尺寸大小按需定制 .
|
|
| 管道进料输送系统 | 管道出料输送系统 |
|
 |
| 管道定长输送系统 | 管道换向输送系统 |
