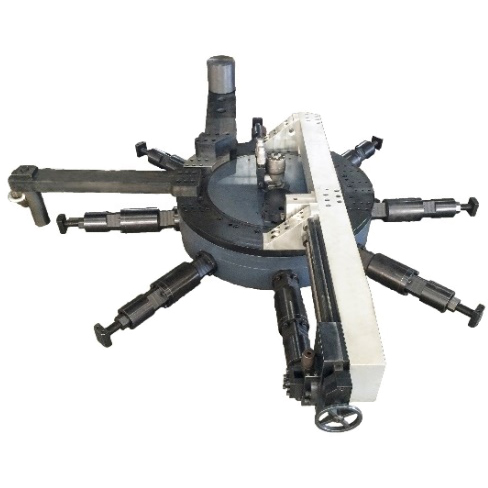

SSYI内涨式全数控法兰加工中心
SSYI内涨式全数控法兰加工中心，是內涨式法兰端面加工机的增强型，针对法兰面和管道端面复合型坡口而设计，采用伺服电机驱动，澳太独创数控系统，实现轴向和径向联动进给加工，刀具加工轨迹通过数控编程控制，让野外现场的法兰和管道复杂型维修及施工变得更容易。
适用法兰直径范围：ID 100-4521mm
产品简介
SSYI内涨式全数控法兰加工中心，是內涨式法兰端面加工机的增强型，针对法兰面和管道端面复合型坡口而设计，采用伺服电机驱动，澳太独创数控系统，实现轴向和径向联动进给加工，刀具加工轨迹通过数控编程控制，让野外现场的法兰和管道复杂型维修及施工变得更容易。
产品特点
1、加工范围0-4521mm，夹紧范围100-4521mm,均可选型
2、自动进刀，加工精度可调，加工品质高；
3、伺服电机驱动，轴向和径向联动加工，可编程控制加工；
4、移动式人机对话，预设加工参数，可视化模拟加工；
5、适用于法兰面，水纹线，密封槽加工，厚壁管的复合型坡口加工；
6、更可对管端进行复合型坡口加工以及内、外螺纹加工；
加工能力
1、法兰面；2、密封槽；3、螺旋形密封线；4、同心圆密封线；5、复合型坡口
技术参数
|
型 号 |
装夹范围 |
加工范围 |
进刀行程 mm |
电机功率 kw |
|||
|
IDmm |
mm |
径向 |
轴向 |
主轴 |
轴向 |
径向 |
|
|
SSYI-610 |
Ф200-500 |
Ф200-610 |
210 |
110 |
2.0 |
0.4 |
0.4 |
|
SSYI-1016 |
Ф508-914 |
Ф508-1016 |
254 |
110 |
2.0 |
0.4 |
0.4 |
|
SSYI-1420 |
Ф610-1016 |
Ф610-1420 |
405 |
110 |
2.0 |
0.4 |
0.4 |
|

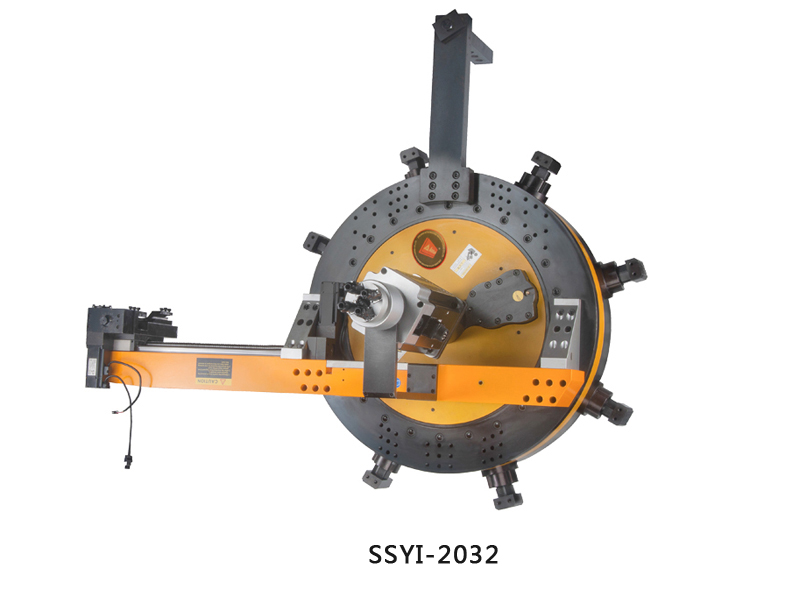

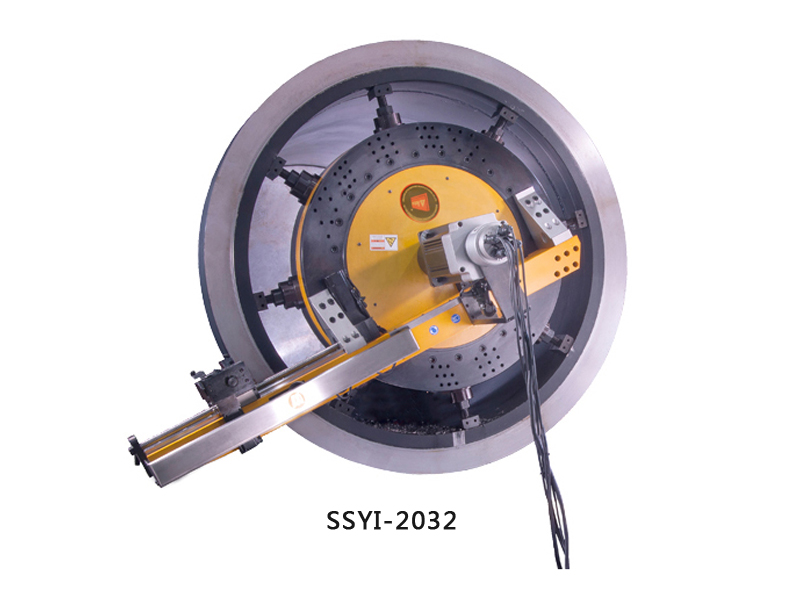

SSYI-2032 |
Ф1168-1930 |
Ф1168-2032 |
432 |
110 |
5.5 |
0.4 |
0.4 |
|
SSYI-3048 |
Ф2210-2810 |
Ф2210-3048 |
420 |
110 |
7.5 |
0.4 |
0.4 |
|
SSYI-4521 |
Ф2210-4521 |
Ф2210-4521 |
1156 |
110 |
11 |
0.4 |
0.4 |
相关技术参数仅供参考，不作为最终交货标准
刀柄材质：40Cr 刀片材质：硬质合金;
种 类：切槽刀，法兰面正刀、偏刀 ;
|
|
|
|

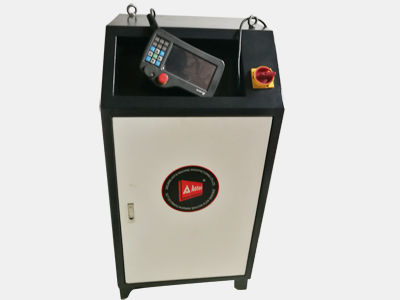

数控系统 |

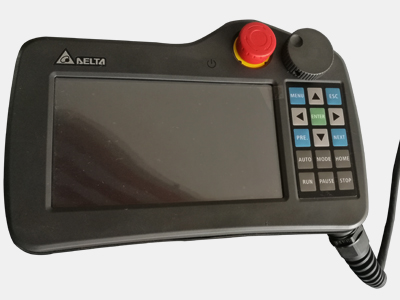

移动控制器 |
