C-I型-外卡式管子端面坡口机

采用外卡式定位安装，不同规格涨紧块适配不同管径，定心更精确，装夹更稳固，其结构更紧凑，操作简单，广泛应用于水冷壁、锅炉鳍片、省煤器、过​热器、再热​器、电厂等行业中，单管和排管的坡口机加工。
适用加工范围：OD 8-108mm

在线服务

电话：0086-577-86829982
电子邮件：sales@wzaotai.com
PDF下载
在线询盘
暂无上一个
下一个

产品简介:

C-I型外卡式管端坡口机，针对狭窄工作间，小管径管道端面坡口加工而设计。采用外卡式定位安装，不同规格涨紧块适配不同管径，定心更精确，装夹更稳固，其结构更紧凑，操作简单，广泛应用于水冷壁、锅炉鳍片、省煤器、过热器、再热器、电厂等行业中，单管和排管的坡口机加工。


产品特点：

1、加工管径范围广；
2、铝合金机身，适宜高空作业；
3、管外壁定位安装，自动定心，手动进刀；
4、可选配专用刀具可加工内螺纹管道；
5、电动和气动两种驱动方式可选；


加工功能：

1、管端坡口；2、管端平口；3、内坡口

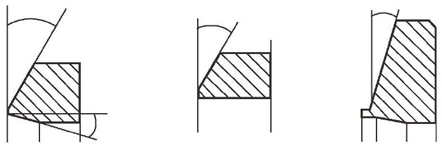

坡口类型：


 技术参数：

型号规格 加工范围 坡口壁厚 进刀行程 刀盘转速 最小管长
电动 气动 OD mm mm mm rpm mm

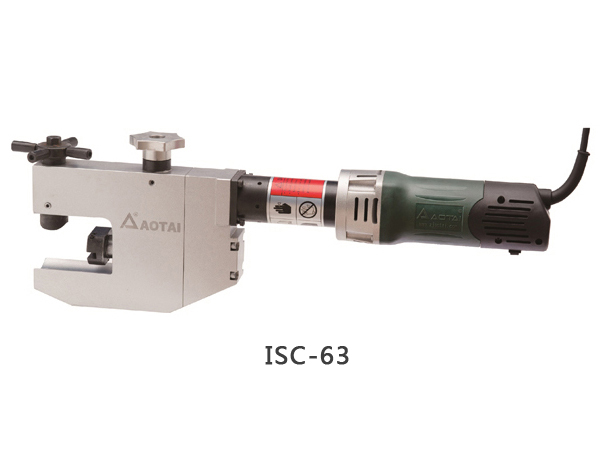

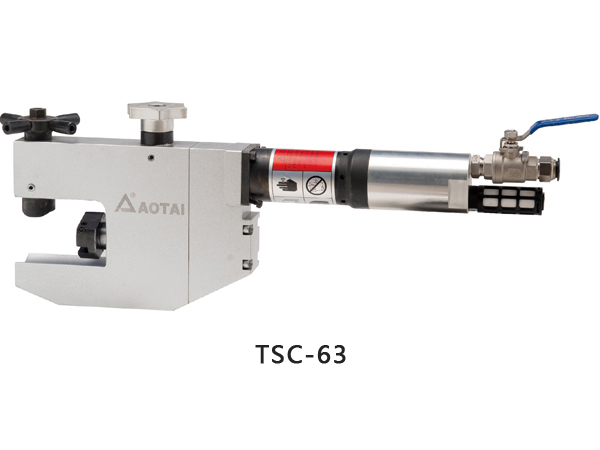

ISC-53 TSC-53 Ф8～53 ≤8 11 0-58 ≥60
ISC-63 TSC-63 Ф20～63 ≤12 11 0-55 ≥70
ISC-73 TSC-73 Ф25～73 ≤12 11 0-54 ≥70
ISC-83 TSC-83 Ф30～83 ≤12 11 0-43 ≥70
ISC-108 TSC-108 Ф50～108 ≤12 11 0-42 ≥70

*相关技术参数仅供参考，不作为最终交货标准


涨紧夹头

序号 型号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
ISC-53 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 Φ28 Φ32 Φ38 Φ42 Φ44.5 Φ48 Φ51 Φ53
ISC-63 Φ20 Φ22 Φ25.4 Φ28 Φ32 Φ38 Φ42 Φ44.5 Φ48 Φ51 Φ54 Φ57 Φ60 Φ63


ISC-73 Φ25.4 Φ28 Φ32 Φ38 Φ42 Φ44.5 Φ48 Φ51 Φ57 Φ60 Φ63 Φ68 Φ70 Φ73


ISC-83 Φ25.4 Φ28 Φ32 Φ38 Φ42 Φ44.5 Φ48 Φ51 Φ57 Φ60 Φ63 Φ68 Φ70 Φ73 Φ76 Φ83
ISC-108 Φ50 Φ54 Φ57 Φ60 Φ63 Φ68 Φ70 Φ73 Φ76 Φ83 Φ89 Φ95 Φ108



一种规格涨紧夹头适配唯一管径，随机标配四种规格涨紧夹头，如需更多规格，购买前请声明


动力选择

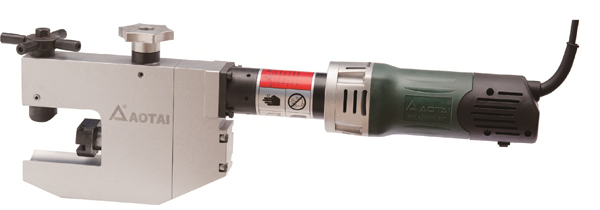

电动式：
源供应方便，性能稳定，应用广泛
电源要求：220-230V 1PH 50/60HZ

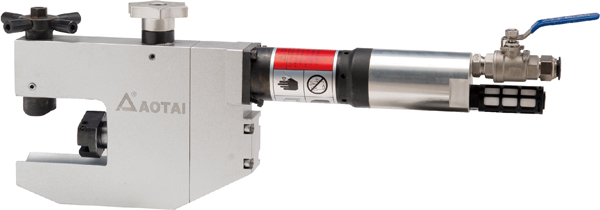

功率：1.43KW 		气动式:
安全防爆，性能稳定，便于维护
气源要求：1500-2000L/min@0.63-0.8Mpa
功率：2HP



关键词：坡口机 管子坡口机 管子端面坡口机

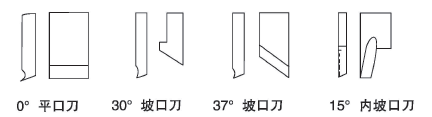

加工刀具


为了满足加工现场的各种要求，我们有丰富的刀具种类可供选择，更可以按照客户需求订制不同角度，不同尺寸的刀具。

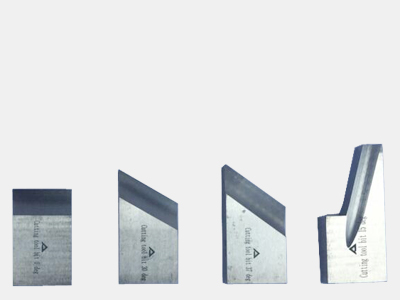

1、一体成型刀具
一体式设计，可通过磨刀，循环使用

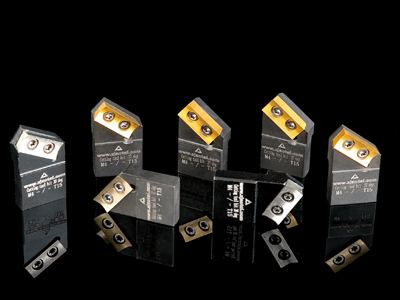

材质：M42和 M35 		2、嵌入式刀具
一种规格刀片，不同角度的刀托，无须磨刀，更高性价比
刀托材质：40Cr
刀片材质：金属陶瓷或硬质合金
