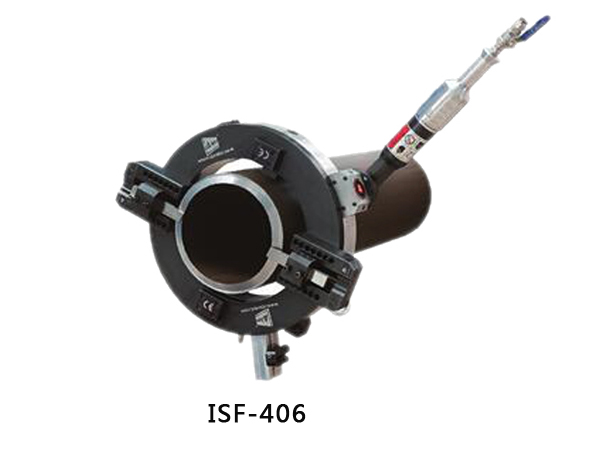

标准型外部安装式管子切割坡口机
澳太标准型外部安装式管子切割坡口机，依照国际通用管道标准设定加工范围，可对各种规格的管道，容器，法兰进行单切断或单坡口加工，更可以同时完成切断坡口加工，还可以进行复合型坡口及法兰面加工。
适用加工范围：OD 20-1240mm
关键词：切割坡口 便携式 冷切割 管道坡口 现场机械
产品描述
澳太标准型外部安装式管子切割坡口机，依照国际通用管道标准设定加工范围，可对各种规格的管道，容器，法兰进行单切断或单坡口加工，更可以同时完成切断坡口加工，还可以进行复合型坡口及法兰面加工，其设计巧妙，安装和操作十分简单，机体为对开式圆环结构，拆分和组合非常便捷，可安装于管线的任何位置，是一种可移动的管道切割坡口机床，适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料切割坡口加工，广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。
产品特点
1、单台机器直径跨度为6英寸 ；

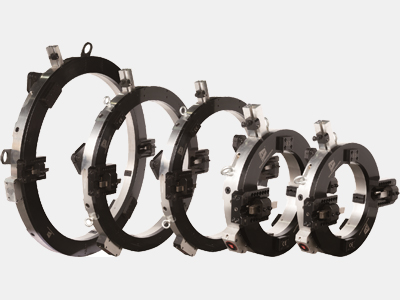

2、16个规格，可加工管径20-1240mm；
3、一次装夹，切割和坡口同时进行；
4、完全的冷切割方式，不改变管子材质；
5、自动进刀，无须手动调整，高效率，高品质；

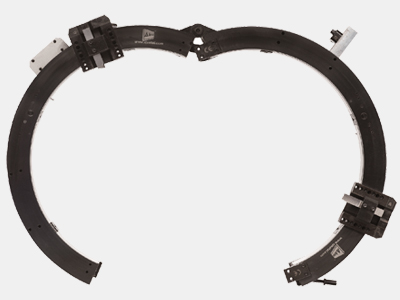

6、合叶式对开式机体，分瓣安装于管线任何位置；
7、固定环为铝合金或合金钢，动环为合金钢；
8、更多加工附件可选，便于提高性能和扩展加工能力；
9、可选驱动方式：电动式，气动式，数控式，液压式；
10、可加工的切割坡口形式：U型，V型，J型以及双V型和复合型；
11、驱动头安装方式有直联和直交可选，避免干涉，满足最佳位置安装要求；
加工功能
1、管道切断；2、管端内、外坡口；3、管端平口；4、同时切断坡口；5、复合坡口；6、镗内孔；7、管外壁修复；8、加工法兰面；9、车槽

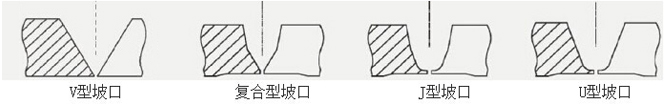

坡口类型
*坡口类型及坡口角度，以及加工管道材质，请订购前申明
技术参数
|
规格型号 |
加工范围 |
最大壁厚mm |
刀盘转速 |
|||||
|
电动式 |
气动式 |
数控式 |
液压式 |
mm |
inch |
单刀 |
叠刀 |
rpm |
|
ISD-90 |
ISF-90 |
SKD-90 |
HYD-90 |
Ф20～90 |
3/8"-3" |
30 |
- |
34 |
|
ISD-168 |
ISF-168 |
SKD-168 |
HYD-168 |
Ф25～168 |
1"～6" |
30 |
50 |
24 |
|
ISD-219 |
ISF-219 |
SKD-219 |
HYD-219 |
Ф50～219 |
2"～8" |
30 |
50 |
23 |
|
ISD-273 |
ISF-273 |
SKD-273 |
HYD-273 |
Ф114～273 |
4"～10" |
30 |
75 |
23 |
|
ISD-323 |
ISF-323 |
SKD-323 |
HYD-323 |
Ф168～323 |
6"～12" |
30 |
75 |
23 |
|
ISD-355 |
ISF-355 |
SKD-355 |
HYD-355 |
Ф177～355 |
8"～14" |
30 |
110 |
23 |
|
ISD-406 |
ISF-406 |
SKD-406 |
HYD-406 |
Ф254～406 |
10"～16" |
30 |
110 |
22 |
|
ISD-457 |
ISF-457 |
SKD-457 |
HYD-457 |
Ф323～457 |
12"～18" |
30 |
110 |
20 |
|
ISD-508 |
ISF-508 |
SKD-508 |
HYD-508 |
Ф355～508 |
14"～20" |
30 |
110 |
20 |
|
ISD-559 |
ISF-559 |
SKD-559 |
HYD-559 |
Ф406～559 |
16"～22" |
30 |
110 |
14 |
|
ISD-610 |
ISF-610 |
SKD-610 |
HYD-610 |
Ф457～610 |
18"～24" |
30 |
110 |
14 |
|
ISD-762 |
ISF-762 |
SKD-762 |

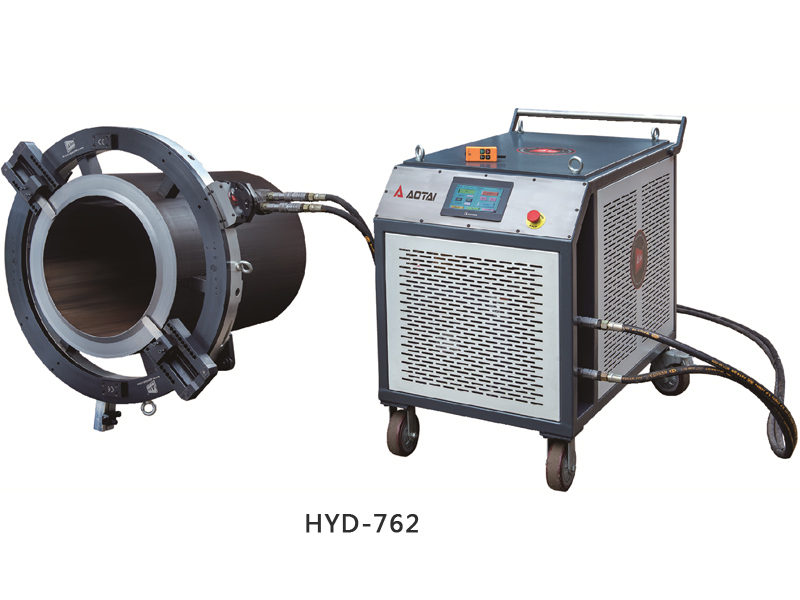

HYD-762 |
Ф610～762 |
24"～30" |
30 |
110 |
13 |
|
ISD-914 |
ISF-914 |
SKD-914 |
HYD-914 |
Ф762～914 |
30"～36" |
30 |
110 |
11 |
|
ISD-1066 |
ISF-1066 |
SKD-1066 |
HYD-1066 |
Ф914～1066 |
36"～42" |
30 |
110 |
10 |
|
ISD-1160 |
ISF-1160 |
SKD-1160 |
HYD-1160 |
Ф980～1160 |
38"～44" |
30 |
110 |
9 |
|
ISD-1240 |
ISF-1240 |
SKD-1240 |
HYD-1240 |
Ф1040～1240 |
40"～48" |
30 |
110 |
9 |
*相关技术参数仅供参考，不作为最终交货标准

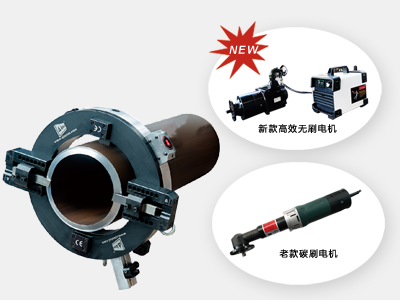

*电动式驱动全新升级：可选配高效无刷电机，动力更强，寿命超长
四种驱动方式可选
|
电动式： 升级无刷电机功率：1.5KW,2.0KW,3.0KW |

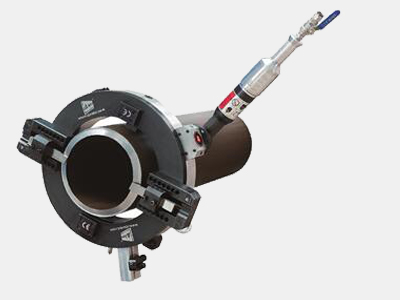

气动式:
|
|
|
|
|

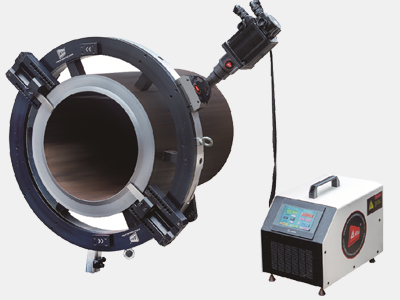

数控式: |

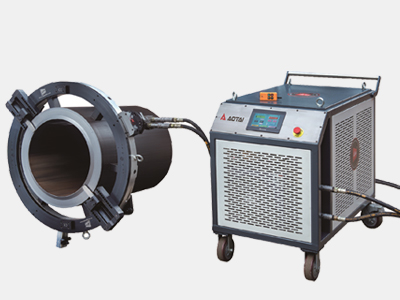

液压式: 动力强劲，噪音低，性能稳定，高承载，可连续作业 液压要求：28-50L/min @13Mpa 适配电源：380V 3PH 50/60Hz |
|
|
|
为了满足加工现场的各种要求，我们有丰富的刀具种类可供选择，更可以按照客户需求订制不同角度，不同尺寸的刀具。

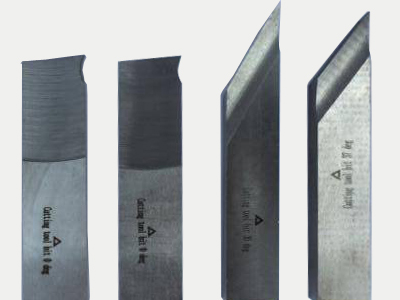

| 1、成型刀具 | 2、嵌入式刀具 |
|
材质：M42和M35 |

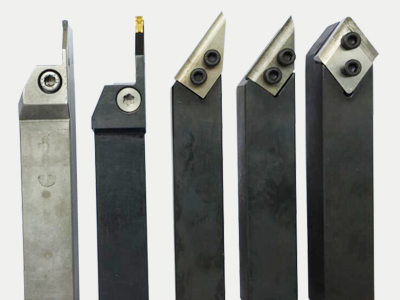

刀柄材质：40Cr 刀片材质：硬质合金 种类：切断刀，坡口刀，双面坡口刀 ，复合坡口刀 角度：0度，30度，37.5度，双面30度，37.5+10度 长度:三种90mm,150mm,200mm |
|
 |

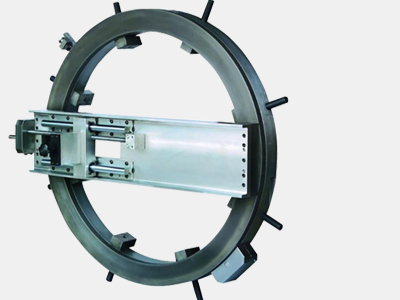

刀架：（更实用，多途径，更多解决方案）
|
|
|

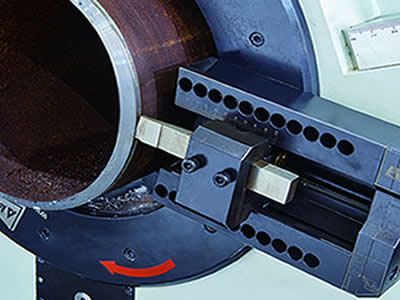

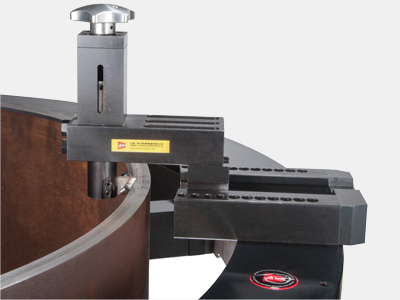

1、标准刀架 适用常见的规格管道 单刀最大切割管壁：30mm 叠刀最大切割管壁：110mm 最大行程：154mm |

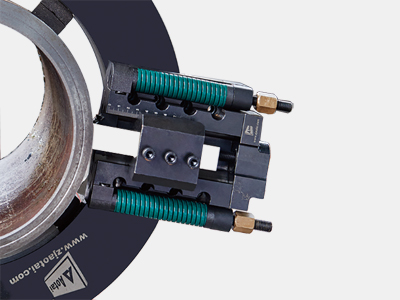

2、圆度补偿刀架 适用于变形的椭圆管道 最大切割壁厚：110mm 最大行程：110mm |
 |
 |
|

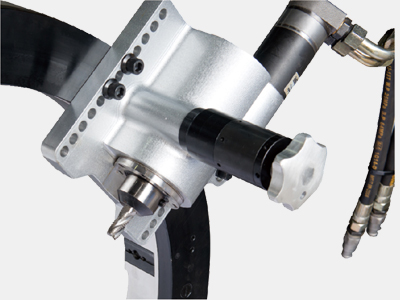

3、钻铣复合加工刀架 钻铣一体， 克服应力集中的危害， 提高切削效率 |
4、管外壁加工刀架 管外壁修整， 去除防腐层 |
 |
 |
|
5、内坡口刀架 用于管道内壁坡口 径向行程：110mm 轴向行程：100mm |

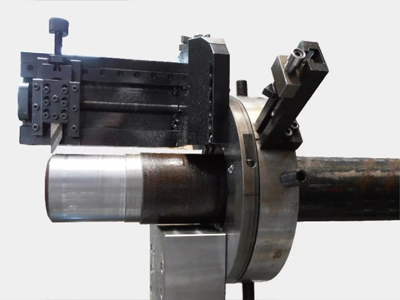

6、桥式刀架 超厚壁管坡口 内径加工 加工法兰面 |
|
|
 |
 |
