切管机锯片-切削角度及齿型选择
日期：2018-10-09 点击：4660
|

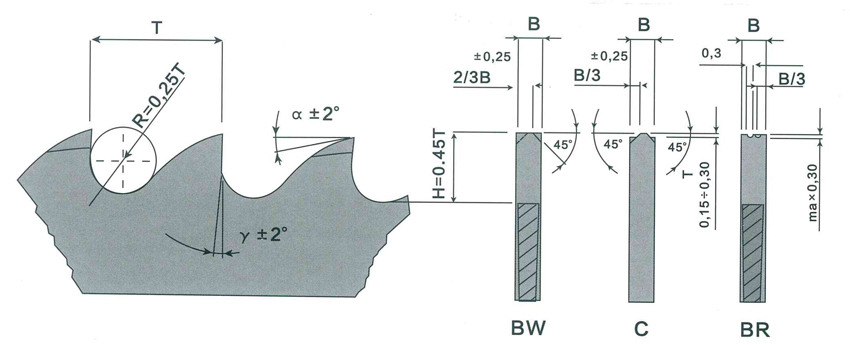

B |
锯片厚度 |
|
T |
齿距 |
|
H |
齿高 |
|
R |
齿间隙直径 |
|
Y |
倾角 |
|
A |
切割浮角 |
|
S |
工件厚度 |
|
圆锯片按照下列标准角度的要求制造 |
HSS-DMo5 HSS-Co5 Y=18±2º y=12º±2º A=10º±2º a=8º±2º |

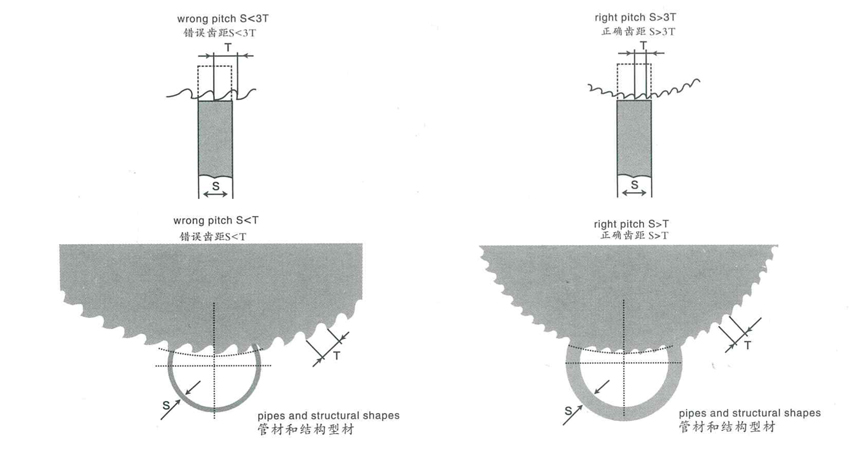

齿距选择
为了选择正确数量的锯齿，关键要考虑被切割的截面和材料。正确的节距为：实型钢锯齿与截面的比至少为1：3，管材同结构型材的比为1：1
|
HSS-Dmo5切削刃 |
HSS-Co5切削刃 |
||||
|
材料 |
yº |
aº |
材料 |
Yº |
aº |
|
钢材（<700n/mm） |
18º |
10º |
不锈钢（<700n/mm） |
12º |
8º |
|
钢材（<700n/mm） |
15º |
8º |
钢材（》800n/mm） |
15º |
8º |
|
不锈钢 |
12º |
8º |
铬镍铁合金 |
12º |
8º |
|
黄铜 |
15º |
15º |
钛 |
12º |
8º |
|
铜材 |
20º |
10º |
|
|
|
|
青铜 |
12º |
10º |
|
|
|
|
铝 |
25º |
10º |
|
|
|
|
铸铁 |
10º |
6º |
|
|
|
|
铝合金 |
12º |
8º |
|
|
|
特殊角度可参照上表所列的数据
